L’installation d’un toit en acier nécessite une sélection soigneuse du profil approprié (Type A, B ou N) en fonction de vos exigences de portée. Commencez par une préparation du site minutieuse, en évaluant l’intégrité structurelle et en prenant des mesures précises. Utilisez des outils spécialisés comme des outils de poinçonnage et des sertisseuses pour les modifications, et suivez les schémas de fixation appropriés avec des vis adaptées à votre substrat. Respectez toujours les protocoles de sécurité, y compris les systèmes de protection contre les chutes et les garde-corps. Une inspection appropriée pendant et après l’installation garantit que votre toit offrira des décennies de performance fiable.
Principales Conclusions
- Sélectionnez le profil de panneau approprié en fonction de votre application (Type B pour commercial, Type A pour rénovations, Type N pour des portées plus longues).
- Effectuez une évaluation complète du site comprenant les dimensions du toit, l’intégrité structurelle et la détection d’humidité avant l’installation.
- Mettez en œuvre des protocoles de sécurité complets avec des systèmes de protection contre les chutes, des garde-corps et des chemins sûrs désignés pour les travailleurs.
- Positionnez les panneaux en commençant par le bord de la gouttière, en veillant à ce que les chevauchements soient corrects avec des tasseaux en dessous pour éviter la déformation.
- Utilisez des fixations appropriées dans un motif diagonal avec un espacement plus serré aux bords et aux crêtes, en installant des rondelles d’étanchéité pour la résistance à l’eau.
Comprendre les types et profils de planchers en acier
Lors de la sélection d’un système de plafond en acier pour votre projet de toiture, vous devrez naviguer à travers plusieurs catégories distinctes et configurations de profil qui déterminent la performance structurelle.
Les profils les plus courants incluent le Type B (profondeur de 1,5 pouce avec des nervures larges), privilégié pour les applications commerciales ; le Type A (1,5 pouce avec des nervures étroites), souvent utilisé dans les projets de rénovation ; et le Type N (profondeur de 3 pouces), conçu pour des portées dépassant 10 pieds. Votre choix de plafond doit être aligné avec les exigences structurelles et les conditions de portée.
La comparaison des profils révèle des différences significatives en termes de capacité de charge. Les panneaux standard sont disponibles en largeurs de 32 ou 36 pouces avec des épaisseurs variant de 16 à 28 (les nombres inférieurs indiquant un matériau plus épais). Tous les systèmes de plafond en métal sont conçus pour supporter à la fois les charges permanentes et variables tout au long de la durée de vie de la structure.
Les variations spécialisées incluent des plafonds acoustiques avec perforations pour l’atténuation sonore et des systèmes cellulaires présentant des sections creuses pour le passage de systèmes mécaniques, offrant une fonctionnalité supplémentaire au-delà du soutien structurel.

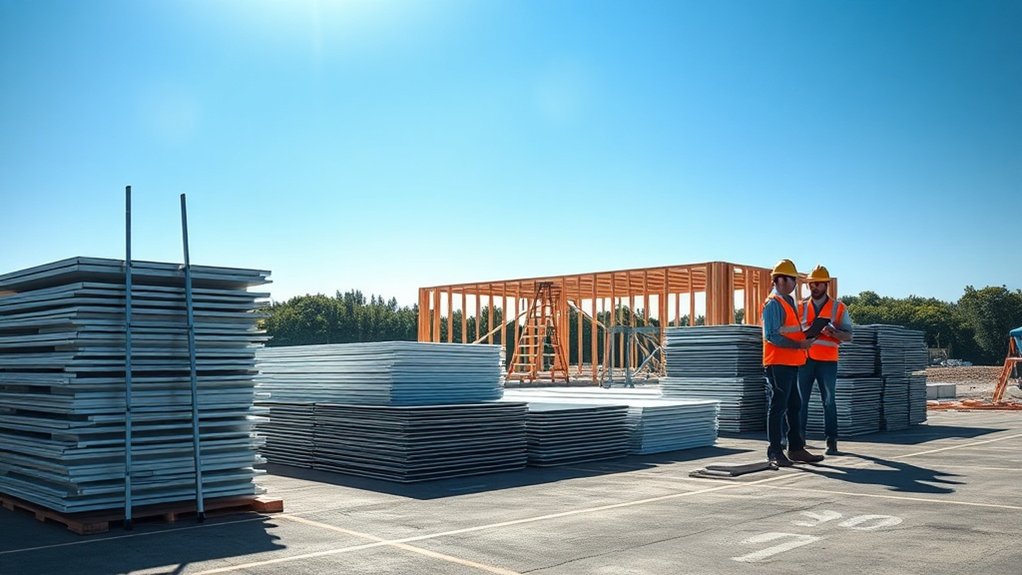

Préparation du site et planification avant installation
Avant d’installer un toit en acier, vous devrez effectuer une évaluation complète du site qui vérifie l’intégrité structurelle, les dimensions du toit et les capacités de drainage appropriées.
Vous devez planifier la logistique de livraison des matériaux pour garantir que les panneaux arrivent endommagés et sont stockés correctement sur le site avec une protection adéquate contre les éléments environnementaux.
L’établissement de protocoles de sécurité rigoureux doit précéder toutes les autres activités, y compris la mise en place de systèmes de protection contre les chutes, l’assurance de procédures de manipulation des outils appropriées et la préparation de plans d’intervention d’urgence. Vérifiez toujours la conformité avec les codes de construction locaux pour éviter d’éventuels problèmes juridiques et garantir que le toit respecte toutes les exigences réglementaires.
Éléments essentiels de l’évaluation du site
Une évaluation du site adéquate est le pilier de l’installation réussie d’un toit en acier, déterminant à la fois la faisabilité et la longévité de votre système de toiture.
Commencez par effectuer une détection d’humidité complète à l’aide de mètres spécialisés pour identifier le potentiel de pourriture dans les matériaux de revêtement existants. Évaluez soigneusement la pente du toit pour confirmer qu’elle respecte les exigences minimales—typiquement 3:12 pour la plupart des systèmes de toiture en acier.
Vous devrez vérifier la solidité structurelle du revêtement et son attache aux éléments de charpente. Évaluez la géométrie de votre toit, en mesurant toutes les dimensions avec précision pour calculer les besoins en panneaux.
Documentez la conformité avec les codes du bâtiment locaux et obtenez les permis nécessaires avant de procéder. Évaluez les conditions spécifiques au site qui pourraient affecter l’installation, y compris les variations de température qui impactent les tolérances d’expansion.
N’oubliez pas de prendre en compte les exigences de soulèvement au vent spécifiques aux conditions environnementales de votre région.
Planification de la livraison de matériaux
Après avoir terminé votre évaluation du site, l’exactitude de votre plan de livraison de matériaux devient la base d’une installation efficace de toit en acier.
Calculez les dimensions exactes de votre toit, en ajoutant 15-20 cm pour des chevauchements obligatoires et 5-10 % supplémentaires pour des éléments complexes nécessitant des solins autour des cheminées ou des évents.
Vérifiez les quantités de fixations avec précision : 20 tire-fonds (60 mm) par plaque avec des rondelles en caoutchouc pour la prévention de la corrosion, plus des vis de couture supplémentaires pour des pentes inférieures à 10 %.
Pour la logistique des matériaux, choisissez des systèmes appropriés : simple peau pour des applications standard ou double peau pour les hautes altitudes, et assurez-vous de la conformité au DTU 40.
Les méthodes de transport doivent tenir compte des calculs de poids (6-15 kg/m²), des exigences de transit protégé et du séquençage sur site.
Établissez une zone de déchargement protégée des intempéries et vérifiez l’exactitude dimensionnelle, l’intégrité du revêtement et la cohérence des couleurs avant d’accepter la livraison.
Mesures de sécurité d’abord
Pourquoi les protocoles de sécurité doivent-ils primer sur toutes les autres considérations lors de l’installation de panneaux en acier ? Travailler en hauteur sur des matériaux de toiture potentiellement fragiles présente des risques importants qui nécessitent une préparation complète pour éviter les accidents.
Avant de commencer l’installation, vérifiez l’intégrité de la structure du toit pour supporter à la fois les plaques d’acier et les charges des travailleurs. Installez des garde-corps répondant aux normes NF E85-15 et mettez en place des systèmes de protection contre les chutes avec des lignes de vie ancrées à des points désignés.
Établissez des protections périphériques et marquez clairement les zones fragiles, y compris les panneaux en fibrociment. Effectuez toutes les découpes, perçages et préparations de coins au niveau du sol en utilisant des établis appropriés.
Assurez-vous d’avoir vérifié l’épaisseur des pannes en acier (minimum 1,5 mm) et d’avoir créé des chemins sûrs désignés pour les travailleurs. N’oubliez pas que la formation à la sécurité pour tout le personnel est obligatoire, surtout lorsqu’on travaille avec des matériaux nécessitant une résistance au test de 1200 joules dans les zones fragiles.
Exigences structurelles et considérations de charge

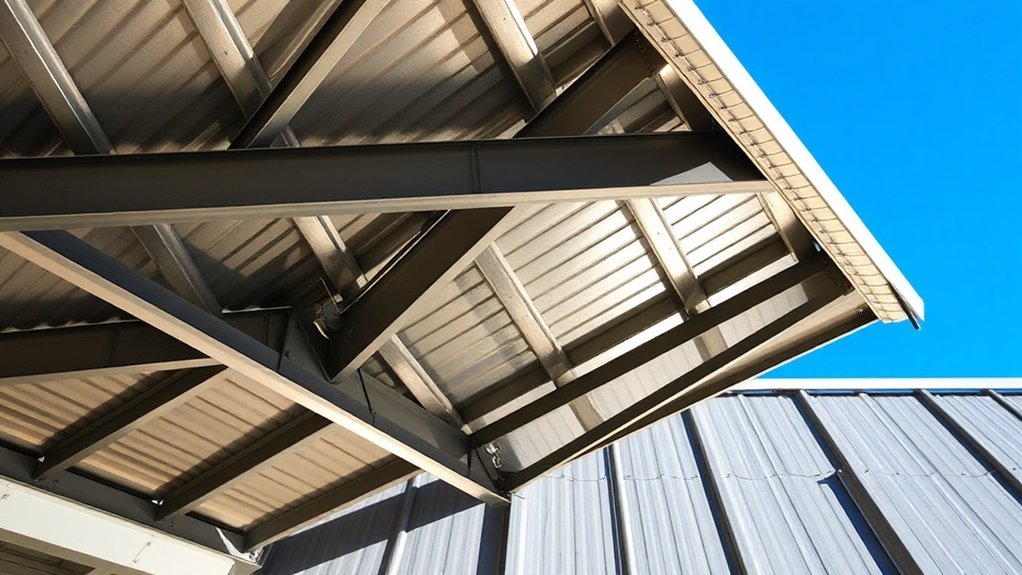

Sélectionner la bonne structure de support constitue la base d’une installation réussie de toit en acier. Vous aurez besoin soit de profilés en acier (formes T, U, L, I) assemblés par soudage, d’une charpente en bois traditionnelle, de pannes en béton avec inserts en acier, ou de poutres en bois (120×45 mm).
Les pannes en métal doivent avoir une épaisseur d’au moins 1,5 mm pour garantir l’intégrité structurelle.
La pente de votre toit doit se situer entre 10 % et 15 % pour un drainage des eaux pluviales efficace. Pour des pentes ≤15 %, maintenez des recouvrements longitudinaux de 200-250 mm ; pour des pentes >15 %, seul un recouvrement de 150 mm est requis.
Considérez les capacités de charge lors du choix de l’épaisseur de la tôle (0,50-0,63 mm) et de la hauteur du profil (40-80 mm). La tôle d’acier standard pèse environ 5,24 kg/m² à une épaisseur de 0,63 mm.
Dans les zones à fort vent, installez les tôles dans l’orientation opposée aux vents dominants et utilisez des fixations supplémentaires conformément aux règlements DTU 40.
Outils et Équipement pour l’Installation de Planchers en Acier
Une installation réussie de toit en acier nécessite cinq catégories d’outils essentiels pour garantir l’intégrité structurelle et un assemblage correct.
Vous aurez besoin de matériel de soudage pour les soudures par points à l’arc et de visseuses pour le montage mécanique—tous deux critiques pour des techniques d’installation appropriées.
L’équipement de manutention, y compris les grues et les chariots élévateurs, prévient les dommages lors du positionnement, tandis que les outils de mesure tels que les lignes à craie et les niveaux laser garantissent un agencement précis.
Des équipements spécialisés tels que les outils à poinçon et les sertisseuses facilitent les modifications sur le terrain et sécurisent les connexions des bords.
Vos systèmes de fixation doivent inclure des vis auto-perceuses, des fixations à poudre ou des goujons pneumatiques, comme spécifié par les exigences d’ingénierie.
Un entretien régulier des outils prévient les retards d’installation et garantit la précision—particulièrement pour le matériel de soudage et les outils électriques qui nécessitent un calibrage.
Vérifiez toujours que les épaisseurs de votre platelage répondent aux spécifications du projet avant de commencer le travail.
Processus d’installation étape par étape
L’installation d’un toit en bac acier suit cinq phases successives qui garantissent l’intégrité structurelle et l’étanchéité tout au long de la durée de vie de votre système de toiture.
Commencez par mesurer votre toit et vérifier l’intégrité des chevrons, en tenant compte des chevauchements des panneaux et du débord de 10 cm obligatoire au niveau des gouttières.
Positionnez votre premier panneau le long des gouttières avec des cordes de guide temporaires pour établir un alignement correct. Maintenez des dimensions précises en découpant les panneaux avant leur placement.
Pour les rangées suivantes, assurez-vous que chaque panneau recouvre complètement le profil de la vague du précédent. Installez des lattes sous les chevauchements pour empêcher la déformation et répartir les charges de manière uniforme.
Vos techniques d’installation devraient inclure un fixateur par onde à chaque intersection de chevron. Maintenez un alignement de panneau constant en vérifiant régulièrement la position par rapport à la ligne de faîte.
Terminez votre installation avec des chapeaux de faîtage et des bandes de bord soigneusement mesurés, en veillant à ce que tous les joints d’accessoires soient correctement scellés.
Méthodes de fixation et détails de connexion

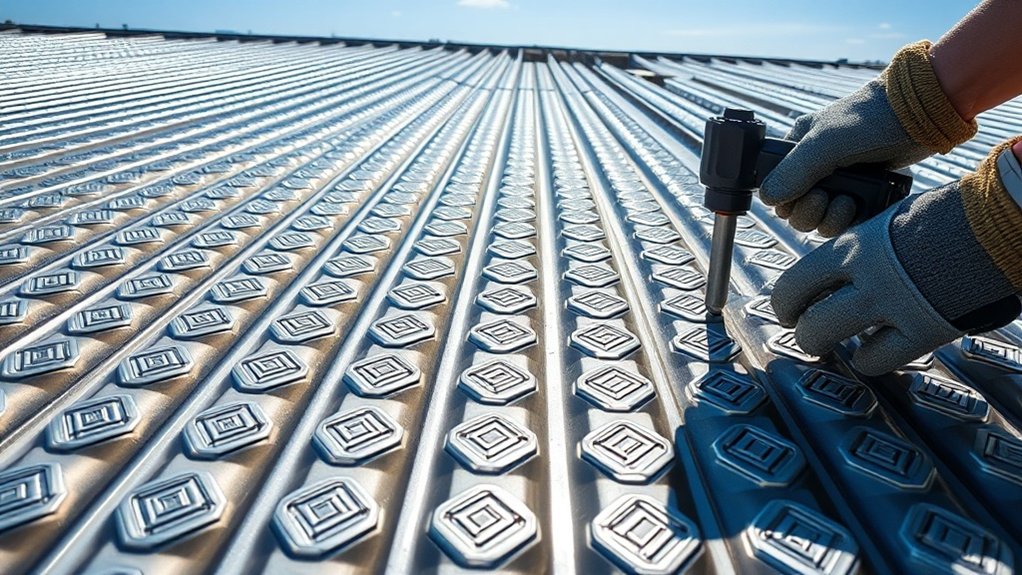

Lors de l’installation d’un toit en tôle d’acier, vous devrez choisir des fixations appropriées en fonction de votre structure de support : des vis auto-perceuses pour des pannes en acier ou des tiges filetées pour des supports en bois.
Votre schéma de fixation doit suivre un arrangement diagonal (quinconce) avec une densité ajustée en fonction des calculs de charge du vent, garantissant que toutes les crêtes aux chevauchements transversaux sont sécurisées.
Pour une intégrité de connexion appropriée, utilisez des vis à tête en aluminium conformes aux normes DTU 40 et renforcez tous les chevauchements avec du mastic butyle ou des joints d’étanchéité, en particulier là où le chevauchement transverse minimum de 200 mm rencontre les coutures longitudinales.
Modèles de fixation critiques
Des schémas de fixation correctement conçus servent de fondation à toute installation de toit en acier deck structurellement solide, garantissant que le système résiste aux forces environnementales tout en maintenant une intégrité étanche.
Votre espacement des fixations doit s’adapter à l’épaisseur des panneaux, au matériau du substrat et à la pente du toit. Les panneaux plus fins nécessitent un espacement plus rapproché pour éviter le flambage. Les pannes en acier permettent un espacement plus large que les substrats en bois ou en béton.
Vous aurez besoin d’un espacement des fixations plus serré (15-30 cm) aux zones critiques telles que les rives, les faîtières, les coins et les zones de périmètre où les forces de soulèvement par le vent s’intensifient, tandis que les zones de champ peuvent accueillir un espacement de 45-60 cm.
Installez toujours les fixations sur les nervures, perpendiculairement à la surface de travail. Cet emplacement réduit le potentiel de fuite tout en fournissant un soutien structurel optimal.
Pour les joints latéraux, assurez-vous que les configurations de rainures anti-siphon préviennent l’infiltration d’eau là où les panneaux se chevauchent.
Sélection du type de connexion
Sélectionner des types de connexions appropriés pour les toits en acier nécessite un équilibre entre intégrité structurelle, résistance à l’eau, et efficacité d’installation. Les vis autoperceuses ou auto-taraudeuses avec des rondelles d’étanchéité représentent les matériaux de connexion standards pour les structures métalliques, tandis que les boulons à bois sont obligatoires pour les supports en bois.
Vos matériaux de connexion doivent être conformes aux normes DTU 40 et inclure un pré-perçage systématique au sommet des nervures du deck en acier. Assurez-vous que les pannes métalliques ont une épaisseur minimale de 1,5 mm pour offrir un ancrage sécurisé.
Pour une résistance à l’eau optimale, installez toujours des rondelles d’étanchéité avec chaque fixateur.
Pour des applications spécialisées, envisagez des systèmes à joint debout avec des bords crantés pour un étanchéité améliorée ou des panneaux sandwich pour réduire les points de fixation externes.
Lorsque vous êtes confronté à de forts vents, augmentez la densité des fixations et positionnez les feuilles contre les vents dominants pour renforcer l’ensemble du système de toiture.
Protocoles d’inspection et assurance qualité
L’inspection régulière constitue la pierre angulaire de tout programme efficace de maintenance des toits en acier.
Vous devrez effectuer des examens annuels au minimum, bien que des inspections biannuelles (après l’hiver et avant l’automne) offrent une protection optimale. Après des périodes de conditions météorologiques extrêmes, des évaluations visuelles supplémentaires deviennent nécessaires pour détecter les problèmes émergents.
Votre processus d’inspection doit suivre une approche systématique : documentez l’état du toit par des photographies, examinez les fixations métalliques pour détecter tout desserrage, vérifiez les membranes d’étanchéité pour des fissures et assurez-vous que les systèmes de drainage maintiennent leur fonctionnalité.
Assurez-vous que votre toit maintienne une inclinaison minimale de 5% (environ 3°) pour un bon écoulement des eaux.
Formalisez la fréquence des inspections par le biais de contrats de maintenance qui respectent les normes NF DTU 40-43.
La documentation de maintenance complète doit inclure des rapports de condition détaillés avec des preuves photographiques, établissant la conformité et créant un précieux historique des performances de votre toit.
